【jdb电子游戏平台网站
网】一、循环氢jdb电子游戏平台网站
C-2001A/B机组概况
1.1 机组结构简述及用途
石脑油加氢装置循环氢jdb电子游戏平台网站
C-2001A/B机组为固定水冷、一级、对称平衡型无油润滑往复活塞式jdb电子游戏平台网站
，由同步电动机、机身、气缸曲柄轴、十字头销、十字体、活塞杆等零部件组成，由直接装在主轴上的同步电动机驱动。往复活塞式jdb电子游戏平台网站
的工作原理为当曲轴旋转时，通过连杆及十字头的传动，活塞在气缸内做往复运动。jdb电子游戏平台网站
的一个工作循环式由膨胀、吸入、压缩和排出4个阶段组成的。循环氢jdb电子游戏平台网站
C-2001A/B主要用于克服石脑油加氢装置系统的阻力降，增加循环氢气体的压力，使得未充分参与反应的循环氢气体物料，经循环氢jdb电子游戏平台网站
升压后，重新进入反应系统。

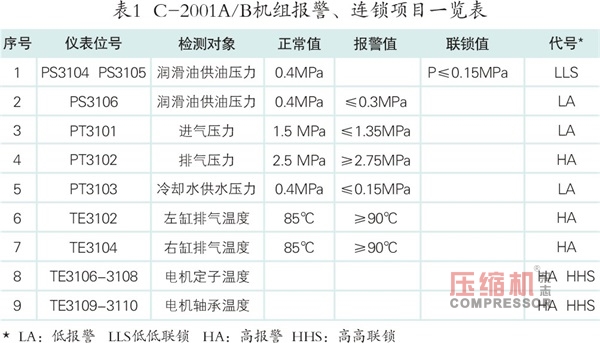

1.2 主要技术性能
循环氢jdb电子游戏平台网站
C-2001A/B机组规格型号为DW-11/15-25，额度流量为11.0Nm3/min，额度吸气压力为1.5MPa，额度排气压力为2.5MPa，其作用为石脑油加氢装置反应系统用的循环氢增压循环，一备一用。
1.3 机组运行状况及故障统计
石脑油加氢装置循环氢jdb电子游戏平台网站

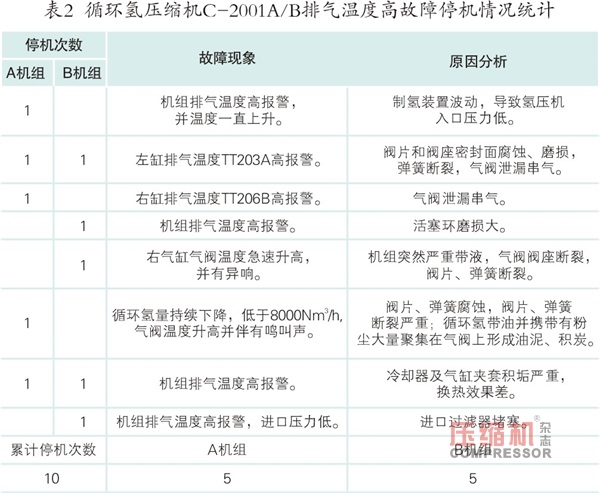

C-2001A/B自2016年5月15日投运以来，机组多次发生排气温度高故障，导致机组频繁切换和维修频次高，操作人员和检维修人员劳动强度大，严重影响装置的长周期、安全平稳运行。机组主要的排气温度高故障如表2所示。
从上表2分析可以看出，在近2年多的装置生产过程中，循环氢jdb电子游戏平台网站
共发生故障10台次，都与机组排气温度高报警故障有关，造成2台机组频繁切换运行。
二、循环氢jdb电子游戏平台网站
C-2001A/B机组排气温度高原因分析
现以某司石脑油加氢装置循环氢jdb电子游戏平台网站
出现的几起排气温度高案例为例，分析循环氢jdb电子游戏平台网站
排气温度高故障原因。
2.1 案例分析
2.1.1 案例一：操作系统工况波动，导致机组压缩比增大，排气温度快速上升，报警故障。
(1) 事件描述
2017年8月15日15:25，加氢反应器R-2001压差大，催化剂结焦堵塞，造成循环氢jdb电子游戏平台网站
C-2001A/B出口至反应器入口管路憋压，jdb电子游戏平台网站
出口压力升高，而反应器出口到循环氢jdb电子游戏平台网站
C-2001A/B入口管路因反应器床层结焦堵塞，循环氢量极致降低。虽然系统有新氢补氢，但短期还是造成jdb电子游戏平台网站
入口压力降低。其中jdb电子游戏平台网站
出口压力不断上升超过2.75MPa（高报警设计值2.75MPa，安全阀整定压力2.75MPa），导致安全阀起跳。入口压力降到1.1MPa左右，小于低报警设计值1.35MPa，机组排气温度升高特别快，排气温度高报警，导致紧急停车处理。
(2) 原因分析
我们知道，往复式jdb电子游戏平台网站
的排气温度可按绝热压缩计算，如下：
Td=TsεK-1/K……………………………… ①
式中，Ts，Td为吸、排气温度，K；ε为压缩比，ε=pd/ps；ps，pd为吸，排气压力，MPa；K为气体绝热指数，氢气介质下，取K=1.407。
从上式可知，吸入温度越高，压缩比越大，排气温度越高。氢压机的输送介质来自于石脑油加氢装置，因加氢反应器R-2001催化剂结焦堵塞，造成循环氢jdb电子游戏平台网站
C-2001A/B出口管路憋压，而jdb电子游戏平台网站
出口压力由系统压力决定，导致jdb电子游戏平台网站
出口压力升高，达到2.7MPa（正常值2.3～2.5MPa，高报警设计值2.75MPa)。而循环氢量极致降低，造成jdb电子游戏平台网站
入口压力降低，为1.1MPa（低报警设计值1.35MPa，正常值1.5MPa)。由式可知，压缩比增大，排气温度升高。
2.1.2 案例二：气阀故障，机组排气温度高报警，机组被迫停机处理
。
(1) 事件描述
2016年8月20日15:30，中控主操巡检发现循环氢jdb电子游戏平台网站
C-2001A机组左右气缸排气温度高报警，左气缸排气温度110 ℃、右气缸排气温度109 ℃，且温度趋势不断上升，排气量也不断降低。为了满足生产需要及安全生产，z*后被迫停机切换备用机组。8月21日，机组置换合格后，达到检修条件，生产移交，机修维保对机组进行检修。
(2) 原因分析
从检修的情况看，造成这次jdb电子游戏平台网站
排气温度高故障的主要原因是气阀故障，气阀泄漏或损坏串气。主要表现为阀片、阀座上堆积较多的催化剂粉尘、油泥、积碳较多，导致气阀阀片、弹簧腐蚀，阀片、弹簧断裂严重，同时机组带液，形成液击，阀座液击断裂。从而导致气阀故障致机组在生产运行过程中出现排气温度高，排气量降低。因此，根据检修的情况分析，结合机组实际的运行工况，造成循环氢jdb电子游戏平台网站
C-2001A气阀故障原因具体主要有以下几点：
1）装置加工高硫油，循环氢中H2S含量高（在装置生产过程中对循环氢定期取样分析，循环氢H2S含量在10000-15000ppm），循环氢高浓度的H2S加速气阀弹簧、阀片腐蚀断裂。对气阀进行拆检发现进气阀弹簧断裂、阀体内积累较多杂质、阀片断裂等。
2）循环氢中携带的催化剂粉尘较多。催化剂粉尘会积聚在气阀阀片、阀座上形成油泥、积碳，堵塞气阀的流通面积，影响阀片的启闭，阀片弹簧受力不均，长期处在较高的交变应力工况下工作，容易造成阀片、弹簧断裂。
3)介质循环氢气中夹带液体组分。生产上循环氢气虽然经过循环氢分液罐进行分离，但仍带有少量较轻的液体组分，同时生产上的操作波动将会使液体组分进一步增加。从而使jdb电子游戏平台网站
吸入的氢气带液，对气缸及气阀产生液击。机组在生产运行过程中带液运行，形成液击，极易造成气阀阀片、弹簧、阀座损坏或断裂，导致气阀故障，同时因液体难压缩，机组带液运行存在严重的安全隐患。
4)弹簧因质量问题或疲劳断裂，平衡力不均，气阀弹簧损坏会引起气阀阀片断裂，其后果又进一步加速阀座的损坏。
5）进口过滤器滤网脱落，输送介质不净。输送介质含有粉尘、油泥等，在气阀表面，特别是气阀阀片及阀座密封面形成结焦，易造成密封面的腐蚀和刮痕损坏，导致气阀被卡住或垫住，造成气阀泄漏，很容易造成气阀和弹簧断裂，及阀座损坏。
2.2 往复活塞式jdb电子游戏平台网站
——循环氢jdb电子游戏平台网站
排气温度高原因小结
根据对循环氢jdb电子游戏平台网站
机组近2年来生产运行故障原因分析，结合现场检修情况看，导致往复活塞式jdb电子游戏平台网站
排气温度高的原因主要集中在以下几点：
（1）操作系统工况波动，导致机组压缩比增大，排气温度升高。
当进气压力过低或排气压力过高时，压比增大，会导致排气温度升高。当进气温度过高时，排气温度亦会升高。jdb电子游戏平台网站
运转过程中，有时会因为jdb电子游戏平台网站
上游或下游其它装置原因或工艺原因导致jdb电子游戏平台网站
进气、排气的压力异常，从而导致排气温度升高。而当jdb电子游戏平台网站
上游或级间冷却器冷却效果不佳时，会导致jdb电子游戏平台网站
进气温度过高，从而导致jdb电子游戏平台网站
排气温度升高。
（2）气阀泄漏串气，导致机组排气温度升高。
工况介质催化剂粉尘多，在气阀上积聚油泥、积碳，导致气阀阀片、弹簧腐蚀、磨损、断裂；机组带液，气阀阀座液击断裂，阀泄漏串气，导致机组排气温度升高。如排气阀出现泄漏，在吸入过程中，处于气缸排气腔的高温气体会通过排气阀吸入到气缸中，导致气缸内吸气侧温度升高。当压缩过程中，被吸入气缸的高温气体被再次压缩，在jdb电子游戏平台网站
数次工作循环过程中，有一部分气体被循环多次压缩，使之温度累积上升。如下一级吸气阀出现泄漏，将导致下一级吸气量减少而导致本级排气压力升高，压比变大，排气温度升高。同时气阀片与阀座密封不良或损坏时，气阀也存在泄漏，同样会造成排气温度异常升高。
（3）活塞环磨损或气缸壁磨损泄漏。
活塞环是密封气缸镜面和活塞间缝隙用的零件，同时还起布油和导热的作用。如果活塞环磨损过大，活塞环泄漏、失效，在压缩过程中，高压侧的高温气体泄漏至低压侧，导致气缸内吸气侧温度升高。当活塞反向运动时，原吸气侧的气体被再次压缩，而高压侧的高温气体又再次泄漏至低压侧，在活塞数次工作循环过程中，排气温度将会累积上漏。
（4）气缸及冷却器等冷却系统冷却效果差。

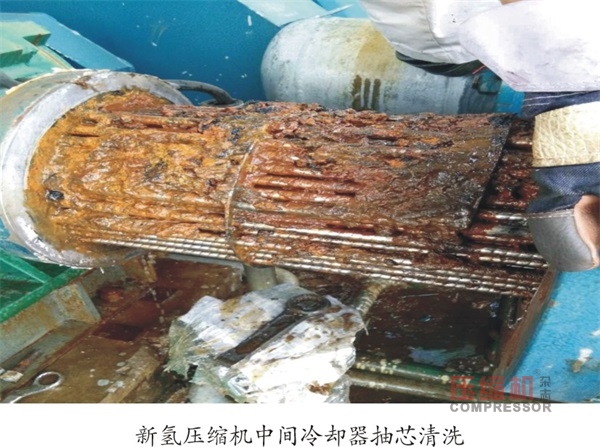

气缸通水冷却其主要目的是使用冷却水带走活塞环、支撑环与气缸壁之间产生的摩擦热，当气缸夹套、中间冷却器和冷却水管路积垢堵塞严重，如图，冷却水流通不畅，降低了传热效果，产生的摩擦热将影响缸内的吸、排气温度，导致排气温度异常升高。
三、解决措施
针对循环氢jdb电子游戏平台网站
C-2001A/B在生产运行期间存在的问题，及对这些故障原因进行的分析，对往复活塞式jdb电子游戏平台网站
排气温度高故障，我们应该采取以下解决措施。
（1）应该加强生产工艺工况的操作和管理，做到平稳、安全操作，防止因工况的波动，导致jdb电子游戏平台网站
组进出口压力、温度等工艺条件的变化，造成jdb电子游戏平台网站
压缩比增大，机组排气温度升高。
（2）针对现工况循环氢含H2S高腐蚀的问题，对原来的气阀进行重新设计，采用耐H2S腐蚀的PEEK气阀，对气阀（含阀片、阀座、弹簧）进行材质升级，选择耐H2S腐蚀的材质。阀片材质升级选用PEEK；气阀弹簧材质选用17-7PH进口钢丝；为了能使整套气阀抵抗H2S腐蚀，对阀盖、阀座、弹簧、垫片等部件采取表面非晶态处理措施，喷涂耐高温的防腐涂层，如表所示。
（3）对机组带液和粉尘问题，在循环氢分液罐增加丝网除沫气，在jdb电子游戏平台网站
吸入管路上增加一台旋风分离器。对循环氢中携带的少量液体、催化剂粉尘进一步分离，减少循环氢中的液体夹带和催化剂粉尘，改善气阀工况。同时打开进口过滤器检查，更换损坏的过滤器滤芯，并选用耐H2S腐蚀的材质，选择不锈钢316。要定期检查机组进口管线Y型过滤器滤芯滤网是否腐蚀脱落，过滤器是否堵塞，进行清理。
（4）要定期对机组冷却器、气缸夹套和冷却水管路系统进行清洗，确保冷却水系统的畅通，提高冷却器、气缸夹套的换热效果。做好循环水系统的平稳运行，控制调节循环水温度不超过21～22℃，循环水压力不低于0.38MPa。确保冷却水系统的畅通。同时定期检查机组进口管线Y型过滤器滤芯滤网是否腐蚀脱落，过滤器是否堵塞，进行清理。
（5）jdb电子游戏平台网站
在大修和装置检修后，要严格按规程对所属管线逐条进行吹扫、置换。在进行机组检修时，要严格按照《SHS 01020-2004活塞式jdb电子游戏平台网站
维护检修规程》进行检修和验收，把控好检修质量。
（6）加强机组的管理工作，做好机组的日常维护保养和定期维护保养工作，成立公司级的大型机组的特护工作，岗位操作人员要严格按照设备安全操作规程操作。
四、结束语
为了确保装置的长周期、安全平稳的生产运行，就要做氢压机组的安全平稳的生产运行。加强机组的管理工作，做好机组的日常维护保养和定期维护保养工作，成立公司级的大型机组的特护工作，岗位操作人员要严格按照设备安全操作规程操作。车间班组、维保人员及专业技术人员做到日、周、月度及年度的日常和定期维护保养及检维修工作。加强车间班组、维保人员及专业技术人员的机组特护工作，落实到责任人，定时定点进行机组的巡检点检工作，及时发现机组在运行过程中的隐患，确保机组的安全运行。岗位操作人员要严格按照设备安全操作规程进行操作，严禁违规操作。只有坚持科学的管理，才能降低设备故障率，才能降低设备维修和管理成本，确保设备的安全运行，提高企业的经济效益。
参考文献
【1】SHS 01020-2004 《活塞式jdb电子游戏平台网站
维护检修规程》
【3】王福利 田吉新 戴有恒.《石油化工厂设备检修手册 jdb电子游戏平台网站
组》.中国石化出版社.2007
【4】中国石化集团上海工程有限公司.《化工工艺设计手册（第四版）》.中国石化出版社.2009
作者简介
石芝锋 ，男，本科学士，中级工程师,过程装备与控制工程专业。在石油化工及燃气行业从事设备专业技术管理工作近8年，现在炼厂加氢装置从事设备专业技术管理工作，任设备主管和设备工程师。
【jdb电子游戏平台网站
网】一、循环氢jdb电子游戏平台网站
C-2001A/B机组概况
1.1 机组结构简述及用途
石脑油加氢装置循环氢jdb电子游戏平台网站
C-2001A/B机组为固定水冷、一级、对称平衡型无油润滑往复活塞式jdb电子游戏平台网站
，由同步电动机、机身、气缸曲柄轴、十字头销、十字体、活塞杆等零部件组成，由直接装在主轴上的同步电动机驱动。往复活塞式jdb电子游戏平台网站
的工作原理为当曲轴旋转时，通过连杆及十字头的传动，活塞在气缸内做往复运动。jdb电子游戏平台网站
的一个工作循环式由膨胀、吸入、压缩和排出4个阶段组成的。循环氢jdb电子游戏平台网站
C-2001A/B主要用于克服石脑油加氢装置系统的阻力降，增加循环氢气体的压力，使得未充分参与反应的循环氢气体物料，经循环氢jdb电子游戏平台网站
升压后，重新进入反应系统。
1.2 主要技术性能
循环氢jdb电子游戏平台网站
C-2001A/B机组规格型号为DW-11/15-25，额度流量为11.0Nm3/min，额度吸气压力为1.5MPa，额度排气压力为2.5MPa，其作用为石脑油加氢装置反应系统用的循环氢增压循环，一备一用。
1.3 机组运行状况及故障统计
石脑油加氢装置循环氢jdb电子游戏平台网站
C-2001A/B自2016年5月15日投运以来，机组多次发生排气温度高故障，导致机组频繁切换和维修频次高，操作人员和检维修人员劳动强度大，严重影响装置的长周期、安全平稳运行。机组主要的排气温度高故障如表2所示。
从上表2分析可以看出，在近2年多的装置生产过程中，循环氢jdb电子游戏平台网站
共发生故障10台次，都与机组排气温度高报警故障有关，造成2台机组频繁切换运行。
二、循环氢jdb电子游戏平台网站
C-2001A/B机组排气温度高原因分析
现以某司石脑油加氢装置循环氢jdb电子游戏平台网站
出现的几起排气温度高案例为例，分析循环氢jdb电子游戏平台网站
排气温度高故障原因。
2.1 案例分析
2.1.1 案例一：操作系统工况波动，导致机组压缩比增大，排气温度快速上升，报警故障。
(1) 事件描述
2017年8月15日15:25，加氢反应器R-2001压差大，催化剂结焦堵塞，造成循环氢jdb电子游戏平台网站
C-2001A/B出口至反应器入口管路憋压，jdb电子游戏平台网站
出口压力升高，而反应器出口到循环氢jdb电子游戏平台网站
C-2001A/B入口管路因反应器床层结焦堵塞，循环氢量极致降低。虽然系统有新氢补氢，但短期还是造成jdb电子游戏平台网站
入口压力降低。其中jdb电子游戏平台网站
出口压力不断上升超过2.75MPa（高报警设计值2.75MPa，安全阀整定压力2.75MPa），导致安全阀起跳。入口压力降到1.1MPa左右，小于低报警设计值1.35MPa，机组排气温度升高特别快，排气温度高报警，导致紧急停车处理。
(2) 原因分析
我们知道，往复式jdb电子游戏平台网站
的排气温度可按绝热压缩计算，如下：
Td=TsεK-1/K……………………………… ①
式中，Ts，Td为吸、排气温度，K；ε为压缩比，ε=pd/ps；ps，pd为吸，排气压力，MPa；K为气体绝热指数，氢气介质下，取K=1.407。
从上式可知，吸入温度越高，压缩比越大，排气温度越高。氢压机的输送介质来自于石脑油加氢装置，因加氢反应器R-2001催化剂结焦堵塞，造成循环氢jdb电子游戏平台网站
C-2001A/B出口管路憋压，而jdb电子游戏平台网站
出口压力由系统压力决定，导致jdb电子游戏平台网站
出口压力升高，达到2.7MPa（正常值2.3～2.5MPa，高报警设计值2.75MPa)。而循环氢量极致降低，造成jdb电子游戏平台网站
入口压力降低，为1.1MPa（低报警设计值1.35MPa，正常值1.5MPa)。由式可知，压缩比增大，排气温度升高。
2.1.2 案例二：气阀故障，机组排气温度高报警，机组被迫停机处理
。
(1) 事件描述
2016年8月20日15:30，中控主操巡检发现循环氢jdb电子游戏平台网站
C-2001A机组左右气缸排气温度高报警，左气缸排气温度110 ℃、右气缸排气温度109 ℃，且温度趋势不断上升，排气量也不断降低。为了满足生产需要及安全生产，z*后被迫停机切换备用机组。8月21日，机组置换合格后，达到检修条件，生产移交，机修维保对机组进行检修。
(2) 原因分析
从检修的情况看，造成这次jdb电子游戏平台网站
排气温度高故障的主要原因是气阀故障，气阀泄漏或损坏串气。主要表现为阀片、阀座上堆积较多的催化剂粉尘、油泥、积碳较多，导致气阀阀片、弹簧腐蚀，阀片、弹簧断裂严重，同时机组带液，形成液击，阀座液击断裂。从而导致气阀故障致机组在生产运行过程中出现排气温度高，排气量降低。因此，根据检修的情况分析，结合机组实际的运行工况，造成循环氢jdb电子游戏平台网站
C-2001A气阀故障原因具体主要有以下几点：
1）装置加工高硫油，循环氢中H2S含量高（在装置生产过程中对循环氢定期取样分析，循环氢H2S含量在10000-15000ppm），循环氢高浓度的H2S加速气阀弹簧、阀片腐蚀断裂。对气阀进行拆检发现进气阀弹簧断裂、阀体内积累较多杂质、阀片断裂等。
2）循环氢中携带的催化剂粉尘较多。催化剂粉尘会积聚在气阀阀片、阀座上形成油泥、积碳，堵塞气阀的流通面积，影响阀片的启闭，阀片弹簧受力不均，长期处在较高的交变应力工况下工作，容易造成阀片、弹簧断裂。
3)介质循环氢气中夹带液体组分。生产上循环氢气虽然经过循环氢分液罐进行分离，但仍带有少量较轻的液体组分，同时生产上的操作波动将会使液体组分进一步增加。从而使jdb电子游戏平台网站
吸入的氢气带液，对气缸及气阀产生液击。机组在生产运行过程中带液运行，形成液击，极易造成气阀阀片、弹簧、阀座损坏或断裂，导致气阀故障，同时因液体难压缩，机组带液运行存在严重的安全隐患。
4)弹簧因质量问题或疲劳断裂，平衡力不均，气阀弹簧损坏会引起气阀阀片断裂，其后果又进一步加速阀座的损坏。
5）进口过滤器滤网脱落，输送介质不净。输送介质含有粉尘、油泥等，在气阀表面，特别是气阀阀片及阀座密封面形成结焦，易造成密封面的腐蚀和刮痕损坏，导致气阀被卡住或垫住，造成气阀泄漏，很容易造成气阀和弹簧断裂，及阀座损坏。
2.2 往复活塞式jdb电子游戏平台网站
——循环氢jdb电子游戏平台网站
排气温度高原因小结
根据对循环氢jdb电子游戏平台网站
机组近2年来生产运行故障原因分析，结合现场检修情况看，导致往复活塞式jdb电子游戏平台网站
排气温度高的原因主要集中在以下几点：
（1）操作系统工况波动，导致机组压缩比增大，排气温度升高。
当进气压力过低或排气压力过高时，压比增大，会导致排气温度升高。当进气温度过高时，排气温度亦会升高。jdb电子游戏平台网站
运转过程中，有时会因为jdb电子游戏平台网站
上游或下游其它装置原因或工艺原因导致jdb电子游戏平台网站
进气、排气的压力异常，从而导致排气温度升高。而当jdb电子游戏平台网站
上游或级间冷却器冷却效果不佳时，会导致jdb电子游戏平台网站
进气温度过高，从而导致jdb电子游戏平台网站
排气温度升高。
（2）气阀泄漏串气，导致机组排气温度升高。
工况介质催化剂粉尘多，在气阀上积聚油泥、积碳，导致气阀阀片、弹簧腐蚀、磨损、断裂；机组带液，气阀阀座液击断裂，阀泄漏串气，导致机组排气温度升高。如排气阀出现泄漏，在吸入过程中，处于气缸排气腔的高温气体会通过排气阀吸入到气缸中，导致气缸内吸气侧温度升高。当压缩过程中，被吸入气缸的高温气体被再次压缩，在jdb电子游戏平台网站
数次工作循环过程中，有一部分气体被循环多次压缩，使之温度累积上升。如下一级吸气阀出现泄漏，将导致下一级吸气量减少而导致本级排气压力升高，压比变大，排气温度升高。同时气阀片与阀座密封不良或损坏时，气阀也存在泄漏，同样会造成排气温度异常升高。
（3）活塞环磨损或气缸壁磨损泄漏。
活塞环是密封气缸镜面和活塞间缝隙用的零件，同时还起布油和导热的作用。如果活塞环磨损过大，活塞环泄漏、失效，在压缩过程中，高压侧的高温气体泄漏至低压侧，导致气缸内吸气侧温度升高。当活塞反向运动时，原吸气侧的气体被再次压缩，而高压侧的高温气体又再次泄漏至低压侧，在活塞数次工作循环过程中，排气温度将会累积上漏。
（4）气缸及冷却器等冷却系统冷却效果差。
气缸通水冷却其主要目的是使用冷却水带走活塞环、支撑环与气缸壁之间产生的摩擦热，当气缸夹套、中间冷却器和冷却水管路积垢堵塞严重，如图，冷却水流通不畅，降低了传热效果，产生的摩擦热将影响缸内的吸、排气温度，导致排气温度异常升高。
三、解决措施
针对循环氢jdb电子游戏平台网站
C-2001A/B在生产运行期间存在的问题，及对这些故障原因进行的分析，对往复活塞式jdb电子游戏平台网站
排气温度高故障，我们应该采取以下解决措施。
（1）应该加强生产工艺工况的操作和管理，做到平稳、安全操作，防止因工况的波动，导致jdb电子游戏平台网站
组进出口压力、温度等工艺条件的变化，造成jdb电子游戏平台网站
压缩比增大，机组排气温度升高。
（2）针对现工况循环氢含H2S高腐蚀的问题，对原来的气阀进行重新设计，采用耐H2S腐蚀的PEEK气阀，对气阀（含阀片、阀座、弹簧）进行材质升级，选择耐H2S腐蚀的材质。阀片材质升级选用PEEK；气阀弹簧材质选用17-7PH进口钢丝；为了能使整套气阀抵抗H2S腐蚀，对阀盖、阀座、弹簧、垫片等部件采取表面非晶态处理措施，喷涂耐高温的防腐涂层，如表所示。
（3）对机组带液和粉尘问题，在循环氢分液罐增加丝网除沫气，在jdb电子游戏平台网站
吸入管路上增加一台旋风分离器。对循环氢中携带的少量液体、催化剂粉尘进一步分离，减少循环氢中的液体夹带和催化剂粉尘，改善气阀工况。同时打开进口过滤器检查，更换损坏的过滤器滤芯，并选用耐H2S腐蚀的材质，选择不锈钢316。要定期检查机组进口管线Y型过滤器滤芯滤网是否腐蚀脱落，过滤器是否堵塞，进行清理。
（4）要定期对机组冷却器、气缸夹套和冷却水管路系统进行清洗，确保冷却水系统的畅通，提高冷却器、气缸夹套的换热效果。做好循环水系统的平稳运行，控制调节循环水温度不超过21～22℃，循环水压力不低于0.38MPa。确保冷却水系统的畅通。同时定期检查机组进口管线Y型过滤器滤芯滤网是否腐蚀脱落，过滤器是否堵塞，进行清理。
（5）jdb电子游戏平台网站
在大修和装置检修后，要严格按规程对所属管线逐条进行吹扫、置换。在进行机组检修时，要严格按照《SHS 01020-2004活塞式jdb电子游戏平台网站
维护检修规程》进行检修和验收，把控好检修质量。
（6）加强机组的管理工作，做好机组的日常维护保养和定期维护保养工作，成立公司级的大型机组的特护工作，岗位操作人员要严格按照设备安全操作规程操作。
四、结束语
为了确保装置的长周期、安全平稳的生产运行，就要做氢压机组的安全平稳的生产运行。加强机组的管理工作，做好机组的日常维护保养和定期维护保养工作，成立公司级的大型机组的特护工作，岗位操作人员要严格按照设备安全操作规程操作。车间班组、维保人员及专业技术人员做到日、周、月度及年度的日常和定期维护保养及检维修工作。加强车间班组、维保人员及专业技术人员的机组特护工作，落实到责任人，定时定点进行机组的巡检点检工作，及时发现机组在运行过程中的隐患，确保机组的安全运行。岗位操作人员要严格按照设备安全操作规程进行操作，严禁违规操作。只有坚持科学的管理，才能降低设备故障率，才能降低设备维修和管理成本，确保设备的安全运行，提高企业的经济效益。
参考文献
【1】SHS 01020-2004 《活塞式jdb电子游戏平台网站
维护检修规程》
【3】王福利 田吉新 戴有恒.《石油化工厂设备检修手册 jdb电子游戏平台网站
组》.中国石化出版社.2007
【4】中国石化集团上海工程有限公司.《化工工艺设计手册（第四版）》.中国石化出版社.2009
作者简介
石芝锋 ，男，本科学士，中级工程师,过程装备与控制工程专业。在石油化工及燃气行业从事设备专业技术管理工作近8年，现在炼厂加氢装置从事设备专业技术管理工作，任设备主管和设备工程师。
网友评论
条评论
最新评论
