中华人民共和国国家发展和改革委员会公告
2015年 第35号

　　【jdb电子游戏平台网站 网】（[2011]26号）和《国务院关于加快发展节能环保产业的意见》（国发[2013]30号），加快节能技术进步和推广，引导用能单位采用先进适用的节能新技术、新装备、新工艺，促进能源资源节约集约利用，缓解资源环境压力，依据发展改革委《节能低碳技术推广管理暂行办法》（发改环资[2014]19号），我委组织编制了《国家重点节能低碳技术推广目录（2015年本，节能部分）》（以下简称《目录》），涉及煤炭、电力、钢铁、有色、石油石化、化工、建材、机械、轻工、纺织、建筑、交通、通信等13个行业，共266项重点节能技术。

　　现将《目录》予以公告，在国家发展改革委网站（www.ndrc.gov.cn）上发布。《国家重点节能低碳技术推广目录（2014年本，节能部分）》自本公告发布之日起废止。

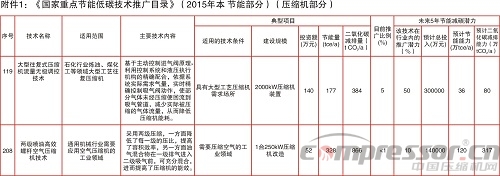

　　附件：1.国家重点节能低碳技术推广目录（2015年本，节能部分）

　　2.国家重点节能低碳技术推广目录（2015年本，节能部分）技术报告

　　国家发展改革委

　　2015年12月30日

　　附件2：国家重点节能低碳技术推广目录（2015年本，节能部分）技术报告（jdb电子游戏平台网站 部分）

　　大型往复式jdb电子游戏平台网站 流量无级调控技术

　　一、技术名称

　　大型往复式jdb电子游戏平台网站 流量无级调控技术

　　二、技术所属领域及适用范围

　　石化行业 炼油、煤化工等应用大型往复jdb电子游戏平台网站 的工业领域

　　三、与该技术相关的能耗及碳排放现状

　　往复jdb电子游戏平台网站 是石化、冶金、炼油、煤化工等领域广泛使用的重要高耗能设备，一般功率较大，常高达几千千瓦，如 80t 活塞力往复jdb电子游戏平台网站 功率z*高可达 10000kW。这些大型jdb电子游戏平台网站 通常按照z*大生产能力设计，机组实际运行工况常低于设计条件，需要进行流量调节。然而，jdb电子游戏平台网站 的调节方法十分有限，常采用旁通调节法，但在调节jdb电子游戏平台网站 流量的同时jdb电子游戏平台网站 仍然处于满负荷运行工况，因此低流量负荷下能源浪费严重。国外同类产品价格昂贵，对技术严格保密，且服务维修周期长。大型往复jdb电子游戏平台网站 流量无级调控技术通过采用基于主动控制进气阀的流量调节系统，可有效解决jdb电子游戏平台网站 在低流量工况下能源浪费的问题，降低jdb电子游戏平台网站 使用功耗而节能。此外，与国外同类技术产品相比，也具有价格优势。

　　四、技术内容

　　1.技术原理

　　该技术基于主动控制进气阀原理，采用旁通控制、气阀控制、余量控制等流量调节方法，通过控制系统和液压执行机构的精确配合，依据系统实际需求气量，实时精确控制吸气阀动作，使部分气体未经压缩便回流到吸气管道，减少实际被压缩的气体流量，实现流量 0%-100%范围内无级调节。与传统的调节方法相比，可有效减少无用的压气量，从而降低电机的输出，减少电能损耗，实现压缩过程的节能。

　　关键技术

　　（1）耦合控制系统、液压伺服系统、机械执行机构和气阀的复杂系统数学模型设计技术；

　　（2）多级多列往复jdb电子游戏平台网站 流量无级调控方法及吸气阀延迟关闭技术；

　　（3）基于高响应速度和低撞击力的机-电-液复杂系统设计技术；

　　（4）流量无级调节实验系统的集成设计。

　　2.工艺流程

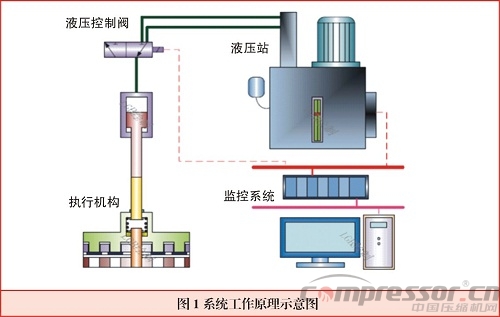

　　该技术的工作原理示意图见图1。

　　五、主要技术指标

　　1.进气流量调节范围：0%-100%；2.连续运行时间： 每年大于8000小时。

　　六、技术鉴定、获奖情况及应用现状

　　该技术获得国家发明专利1项；于2014 年11月通过中国机械工业联合会组织的技术成果鉴定。目前已在中石化广州分公司、中石油四川石化等多个项目应用，节能效果显著。

　　七、典型应用案例

　　典型用户：中石化广州分公司，中石油四川石化

　　典型案例1

　　案例名称：中石化广州分公司重整氢jdb电子游戏平台网站 改造项目

　　技术提供单位：合肥通用机械研究院

　　建设规模：配套2000kWjdb电子游戏平台网站 装置，应用于中石化广州分公司炼油加氢工艺。

　　建设条件：具有大型工艺jdb电子游戏平台网站 需求场所。主要技改内容：增装1套往复jdb电子游戏平台网站 流量无级调节装置。 主要设备：大型往复jdb电子游戏平台网站 气量无级调节装置 1套（含执行机构、液压站、控制系统等）。节能技改投资额140万元，建设期12个月，每年可节能177tce，减少碳排放384tCO2 。年节能经济效益为115万元，投资回收期约16个月。

　　典型案例2

　　案例名称： 中石油四川石化半产品气jdb电子游戏平台网站 改造项目

　　技术提供单位：合肥通用机械研究院

　　建设规模：配套 4M40 jdb电子游戏平台网站 装置1套。建设条件： 具有大型工艺jdb电子游戏平台网站 需求场所。主要技改内容：增装1套往复jdb电子游戏平台网站 流量无级调节装置。主要设备：大型往复jdb电子游戏平台网站 气量无级调节装置1套（含执行机构、液压站、控制系统等）。节能技改投资额170万元，建设期12个月。每年可节能156tce，减少碳排放340tCO2 。年节能经济效益101万元，投资回收期约20个月。

　　八、推广前景及节能减排潜力

　　大型往复jdb电子游戏平台网站 广泛应用于我国天然气化工、石油化工、煤化工、炼油等行业。

　　两级喷油螺杆空气jdb电子游戏平台网站 节能技术

　　一、技术名称

　　两级喷油螺杆空气jdb电子游戏平台网站 节能技术

　　二、技术所属领域及适用范围

　　通用机械行业空气jdb电子游戏平台网站 领域

　　三、与该技术相关的能耗及碳排放现状

　　空压机是一种耗电量巨大的设备，其用电量约占我国发电总量的7%，其形式主要有活塞式、回转式、滑片式等。螺杆jdb电子游戏平台网站 是回转式jdb电子游戏平台网站 的一种，普遍应用在我国各工业领域。目前160kW以上的螺杆jdb电子游戏平台网站 能效等级较低，只有个别企业的产品可以达到 II 级能效，绝大数产品主要处于III级能效水平。目前应用该技术可实现节能量12万 tce/a，减排约32万tCO2/a。

　　四、技术内容

　　1.技术原理

　　喷油螺杆空气jdb电子游戏平台网站 采用两级压缩来提高jdb电子游戏平台网站 的能效，其能效的提高基于下列的两个主要原因：一是每一级压比的降低，提高了容积效率，降低了每一级的内外泄露；二是在油气混合物在一级排气进入二级吸气之前，可充分混合，起到级间冷却的作用，这一较为充分混合的油气混合物进入jdb电子游戏平台网站 的第二级进行压缩，也使得第二级的压缩过程更为接近等温过程，提高了jdb电子游戏平台网站 的能效。

　　2.关键技术

　　（1）高效转子型线技术；

　　（2）级间冷却关键技术：在压缩气体通道上安装有多个喷射孔形成雾状喷射帘，以实现快速降温。整个过程接近等温，节能效果较好；

　　（3）系统结构优化技术，其中包含压比分配优化技术、排气空口优化技术、喷油量优化技术等。

　　3.工艺流程

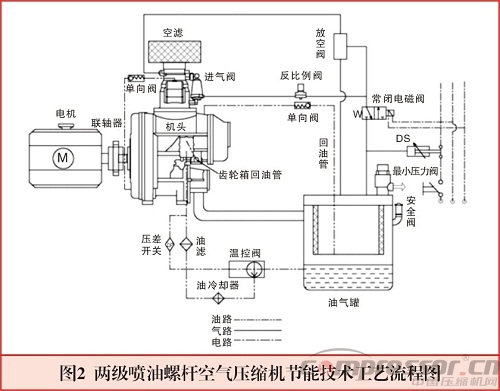

　　该技术工艺主要包括：压缩空气流程、润滑油流程和控制管路流程。具体工艺流程见图2。

　　（1）压缩空气流程：空气通过进气过滤器将大气中的灰尘或杂质滤除后，由进气控制阀进入jdb电子游戏平台网站 一级主机，在压缩过程中与喷入的冷却润滑油混合，经压缩后的混合气体从一级压缩腔排入联接腔，在联接腔内与喷入润滑油混合冷却，进入二级主机进气腔，并经行压缩、提高压力，从两级压缩腔排入油气分离罐。

　　（2）润滑油流程：油气桶内的润滑油被压出，经温控阀、油冷却器，冷却后再经油过滤器除去杂质颗粒，然后分成两路。一路从机体下端喷入一级压缩室，冷却压缩空气，并通到一级及两级机体两端，润滑轴承组；另一路通过管路，喷入联接腔，降低一级压缩气体温度。而后各部分的润滑油再聚集于压缩室底部，由排气口排出。与油混合的压缩空气排入油气桶后，绝大部分的油沉淀于油气筒的底部，其余的含油雾空气再经过油细分离器，进一步滤下剩余的油，并参与下一个循环。

　　（3）控制管路流程：起动→负载运行→卸载运行。

　　五、主要技术指标

　　1.产品达到 GB19153-2009 标准的 I 级能效；2.比II级能效省电15%；3.比III级能效省电30%。

　　六、技术鉴定、获奖情况及应用现状

　　该技术于2013年通过了浙江省机械工业联合会组织的科技成果鉴定，并且通过了合肥通用机械产品检测院Ⅰ级能效检测。

　　七、典型应用案例

　　典型用户：衢州氟化学有限公司jdb电子游戏平台网站 系统改造、青岛双星轮胎工业有限公司压缩空气系统节能改造。

　　典型案例1

　　案例名称：衢州氟化学有限公司jdb电子游戏平台网站 系统改造项目

　　技术提供单位：浙江开山jdb电子游戏平台网站 股份有限公司

　　建设规模：250kWjdb电子游戏平台网站 改造。

　　主要技改内容：采用螺杆空气jdb电子游戏平台网站 代替原有空压机组。主要设备为螺杆空气jdb电子游戏平台网站 等。技改投资额52万元，建设期约15天。年节能量126tce，年减排量332tCO2。每年可获得经济效益为23.5万元，投资回收期2.2年。

　　典型案例2

　　案例名称：青岛双星轮胎工业有限公司压缩空气系统节能改造项目

　　技术提供单位：浙江开山jdb电子游戏平台网站 股份有限公司

　　建设规模：6台250kW空压机改造。主要技改内容：采用螺杆空气jdb电子游戏平台网站 代替原有空压机，主要设备为螺杆空气jdb电子游戏平台网站 等。技改投资额556万元，建设期40天。年节能量756tce，年减排量1996tCO2。每年可获得经济效益143万元，投资回收期3.8年。

　　八、推广前景和节能减排潜力

　　据统计，全国大功率空压机大约为20万台，节能潜力巨大。
