网】一、测试依据
（1）GB/T 13462-2008
《电力变压器经济运行》
（2）GB 20052-2013
《三相配电变压器能效限定值及能效等级》
（3）GB/T 16664-1996
《企业供配电系统节能监测方法》
（4）GB/T 12325-2008
《电能质量供电电压偏差》
（5）GB/T 14549-1993
《电能质量公用电网谐波》

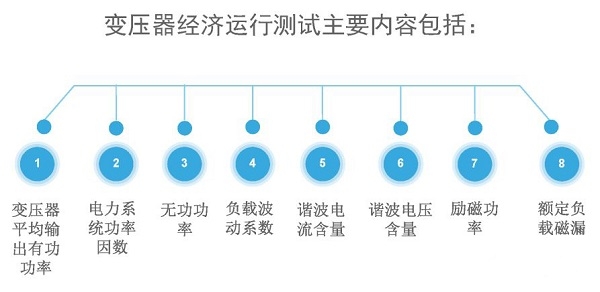

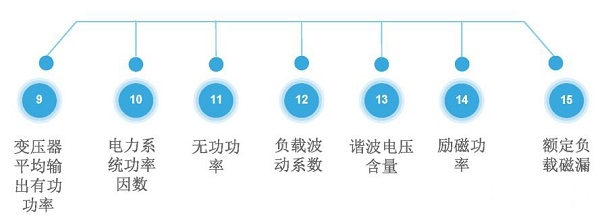

二、测试内容

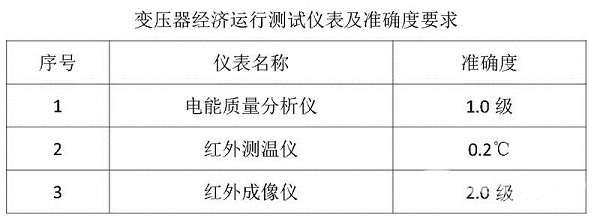

三、测试仪表
四、测试准备及数据采集
01 收集企业电力系统图，了解其供电方式、各供电主干回路走向、负荷大小、断路器位置、主要设备计量仪表、变压器参数等。
02 测试时，应在生产实际工况下运行，主要用电设备全部投入，状态能代表企业全年用电平均水平，变压器及用电系统设备无故障，系统电压、电流、功率因数等处于正常状态。
03 收集记录变压器日常运行参数、典型代表日负荷，为变压器经济运行提供数据。收集其他电力设施运行记录。
04 日均负荷测试期为一个代表日（24小时），测试数据每小时准点记录一次。变压器其他参数测试每15min采集一次数据，不少于4次，取平均值计算结果。
05 测试时，了解供电负荷增减变化，与测试参数进行对比。

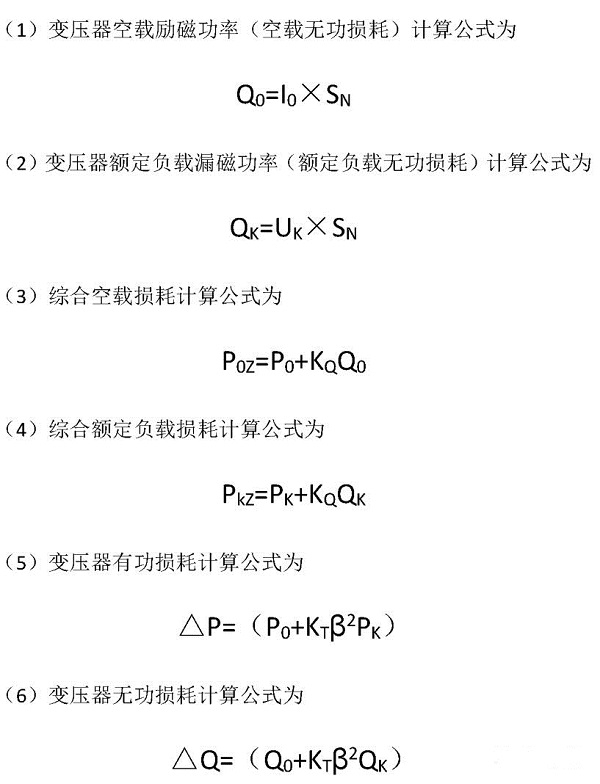

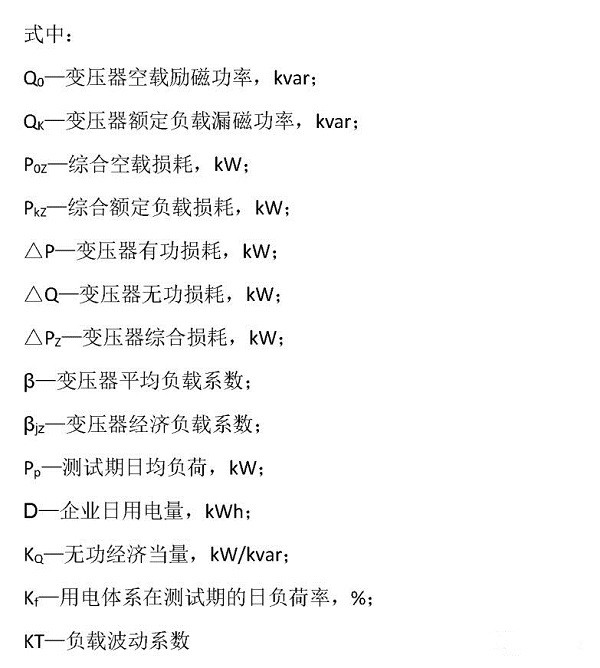

五、变压器参数计算
（11）当变压器链接系统的电阻R值无法取得，即不能进行无功经济当量KQ计算时，可按变压器在电网中的受电位置及功率因数查表查取无功经济当量KQ值。
六、变压器经济运行测试要点
01 因在变压器供电线路主干测试，测试仪表量程范围应在容许范围内。
02 日均负荷应选取代表日工况数据，测试昼夜间需准确记录数据。若采用智能电表，需保持测试仪连续供电，电池电量保持在充足状态。
03 通过对变压器及主干回路采用红外成像仪、红外温度计测量，判断其是否在安全状态下运行。
04 测试时，需遵守《电力安全工作规程》
1）GB 26859-2011
《电力安全工作规程 电力线路部分》
2）GB 26860-2011
《电力安全工作规程 发电厂和变电站电气部分》
3）GB 26861-2011
《电力安全工作规程 高压试验室部分》

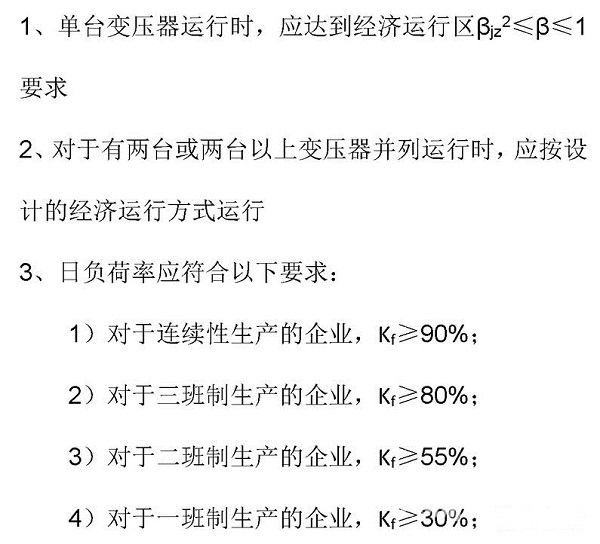

七、变压器经济运行判定

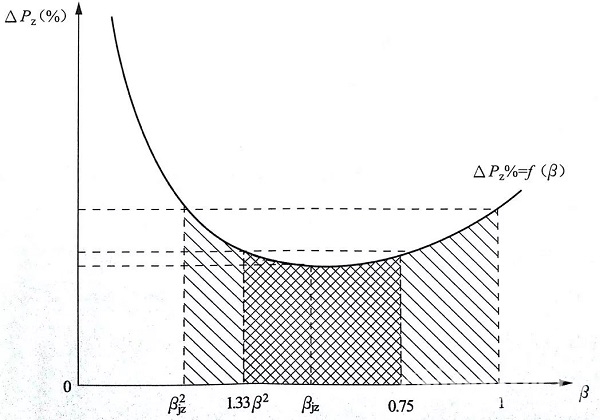

双绕组变压器综合功率运行区间划分
上图是变压器综合功率损耗率△Pz（%）与平均负载系数β函数特性曲线。

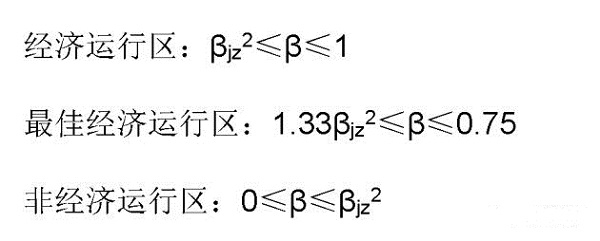

图中，双绕组变压器综合功率运行区间的范围划分为：
