　　本套合成气jdb电子游戏平台网站 组是汽轮机拖动jdb电子游戏平台网站 的结构形式，驱动机为中能NH40/03凝汽式汽轮机，工作机为3BCL528式离心jdb电子游戏平台网站 。汽轮机振动报警值为72μm，联锁停机值为100μm。机组总貌图如下：

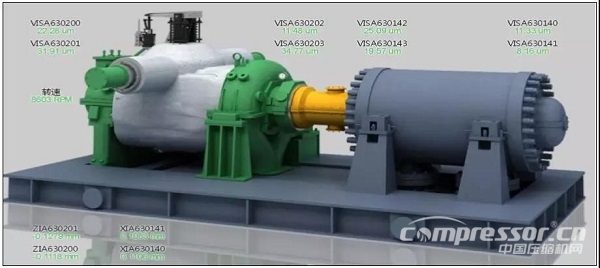

　　图1 机组总貌图



　　2、故障现象



　　该合成气jdb电子游戏平台网站 组汽轮机之前由于叶片断裂于2017年07月28日检修更换叶轮，并于2017年07月31日启机运行，启机后机组整体运行平稳，最大振值不超过35um。2017年10月08日22时10分该合成气jdb电子游戏平台网站 组汽轮机四个通道振值同时出现突变现象，振值从18um跳变到

　　50um左右，跳变后振值不稳定，存在40um左右波动，并且随转速变化较为明显。如在2017.10.15-2017.10.27和2018.02.03-2018.02.16期间该合成气jdb电子游戏平台网站 组转速存在700RPM左右波动，振值随转速同步变化，振值波动接近40um。该机组在转速较稳定运行时，振值也相对较为稳定。建议现场尽可能的稳定工况运行，并尽快择机对汽轮机进行解体检查，一直持续到2018年3月13日停机检修。

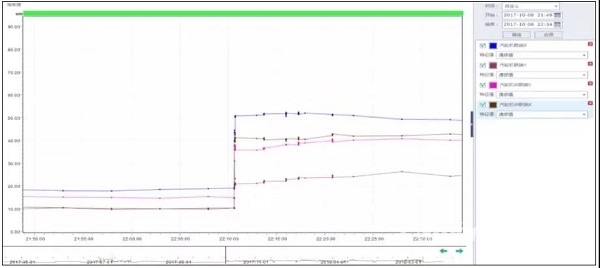

　　图2 2017年10月08日汽轮机通频值趋势图

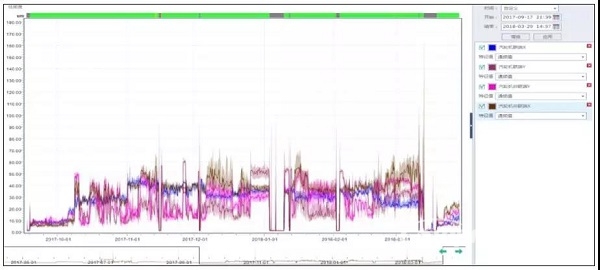

　　图3 2017年9月-2018年03月汽轮机通频值趋势图

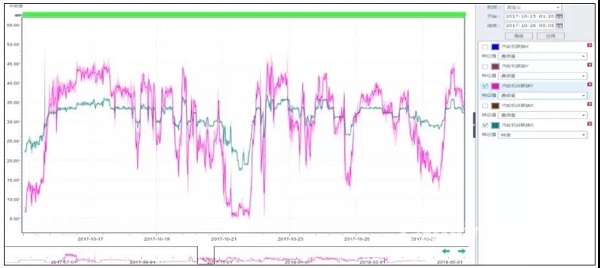

　　图4 2017年10月汽轮机通频值随转速变化趋势图

　　3、故障分析



　　2017年10月08日汽轮机四个通道振值同时出现突变现象，振值从18um跳变到50um左右，振值突变的主要特征频率为工频，且工频相位同步发生大幅变化，其它频率分量幅值变化不大。在振值突变时，波形图中可以看到幅值急剧上升，突变后幅值趋于稳定。振值突变后，频谱图中频率成分仍以1X为主，其它频率成分幅值很低，汽轮机两端轴心轨迹呈椭圆形，涡动范围显著扩大。

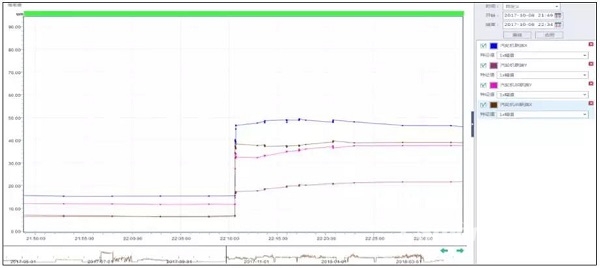

　　图5 2017年10月08日汽轮机1X幅值趋势图



　　图6 2017年10月08日汽轮机1X相位趋势图

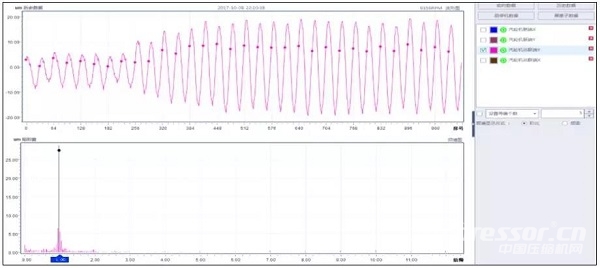

　　图7 2017年10月08日突变时波形频谱图

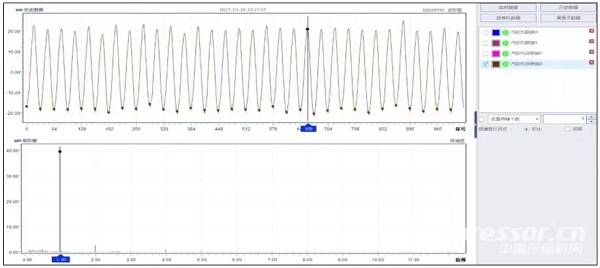

　　图8 2017年10月08日突变后波形频谱图



　　图9 2017年10月08日汽轮机轴心轨迹图

综合以上图谱及现象分析，导致汽轮机振值发生突变的原因为转子突发性不平衡，可能是转子上有部件脱落所致，目前振值不超过55um，建议目前观察运行，择机对汽轮机进行解体检查，若再次出现振值大幅突变现象，需立即停机检修。2017年10月08日该汽轮机跳变后振值不稳定，存在40um左右波动，并且随转速变化较为明显。如在2017.10.15-2017.10.27期间该合成气jdb电子游戏平台网站 组转速存在800RPM左右波动，振值随转速同步变化，振值波动接近40um，振值波动主要以工频成分为主，且工频相位同步变化，其它频率成分变化不明显，波形近似正弦波，轴心轨迹呈椭圆形，涡动范围显著扩大。

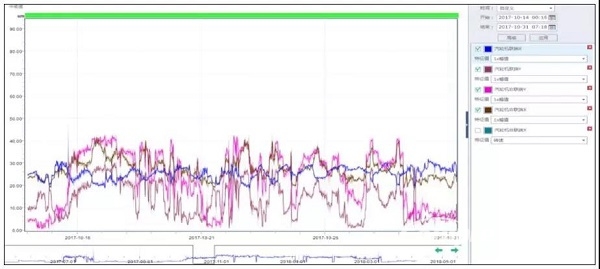

　　图10 汽轮机1X幅值趋势图

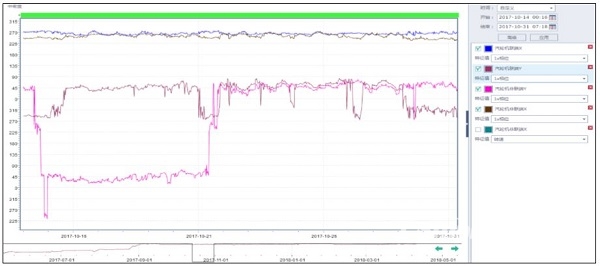

　　图11 汽轮机1X相位趋势图

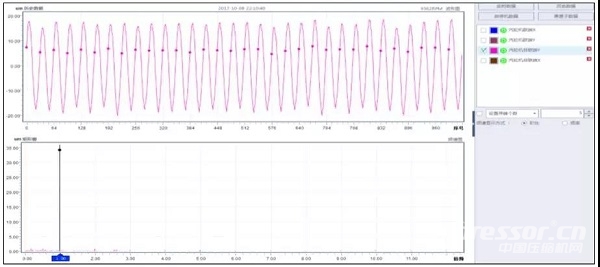

　　图12 汽轮机波形频谱图

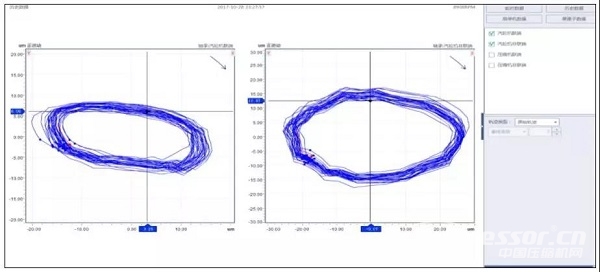

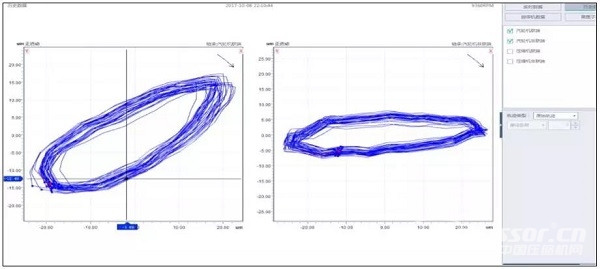

　　图13 汽轮机轴心轨迹图

从上述图谱分析，汽轮机振值发生突变后，即转子上可能有部件脱落，由于形成了较严重的转子不平衡，从而引起振值随转速变化大幅波动，在转速较稳定运行时，振值也相对较为稳定，建议现场尽可能的稳定工况运行，并尽快择机对汽轮机进行解体检查。该机组一直持续到2018年3月13日停机检修。

　　4、故障验证



　　2018年3月13日现场对汽轮机进行拆检，发现汽轮机转子叶片和拉筋断裂，验证了之前的诊断结论。2018年03月19日检修后机组启机运行，最大振值不超过30um，机组运行稳定。

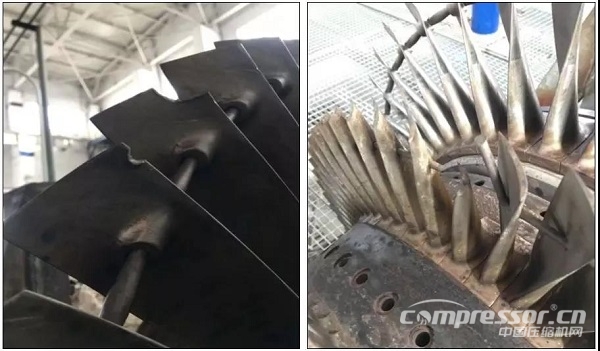

　　图14 汽轮机转子叶片和拉筋断裂

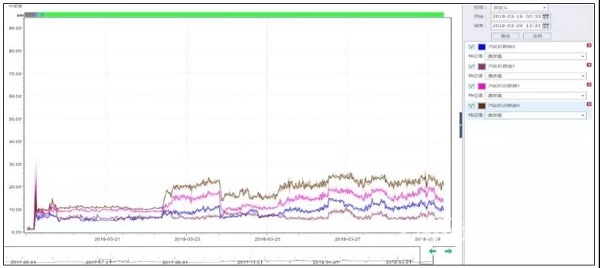

　　图15 2018年03月19日检修后汽轮机通频值趋势图
